عمق التفاوض على جسر درجة حرارة الإنقاذ في حالات الطوارئ ± 3 م

عمق مفاوضات الإنقاذ في حالات الطوارئ ± 3 م جسر ميكانيكي

وصف لعمق مفاوضات الإنقاذ في حالات الطوارئ ± 3 م جسر ميكانيكي:

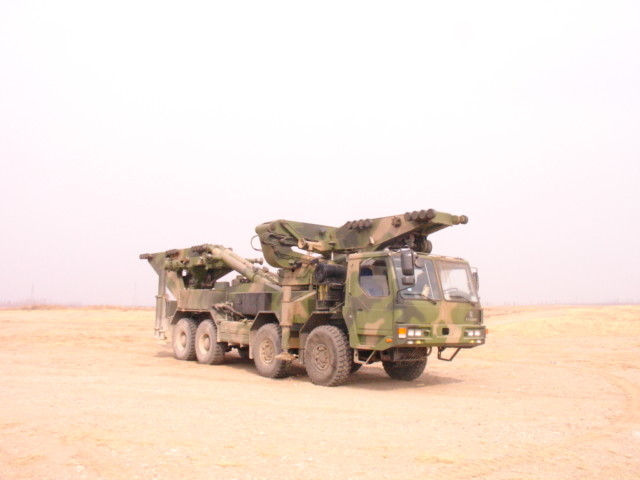

عمق مفاوضات الإنقاذ في حالات الطوارئ ± 3 م جسر ميكانيكيهومجموعة من معدات الجسر الممتد الكبير المؤقت التي تحملها مركبة الانتصاب ، وإنجاز عملية الانتصاب والاسترجاع بواسطة مركبة الانتصاب، والتي يمكن تجميعها في جسر طوارئ بسرعة لضمان مرور جميع أنواع المركبات بسرعة.

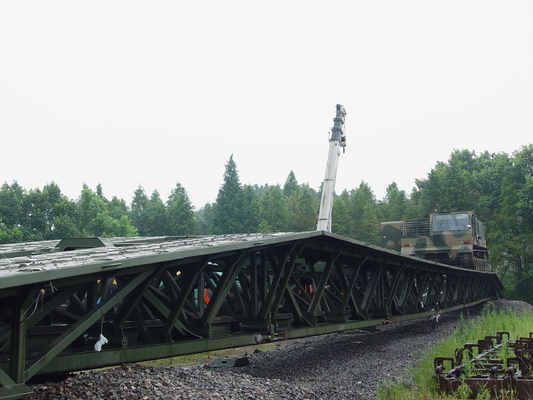

عمق مفاوضات الإنقاذ في حالات الطوارئ ± 3 م جسر ميكانيكي يتم استخدامه لإقامة جسر مؤقت بسرعة 17-51 مترًا وعرضه 4 أمتار لضمان جميع أنواع المركبات ذات الحمولة المتعقبة التي تصل إلى 60 طنًا أو حمولة المحور التي تصل إلى 13 طنًا لتجاوز العوائق بما في ذلك الأنهار والخنادق الجافة.

البيانات الفنية لعمق مفاوضات الإنقاذ في حالات الطوارئ ± 3 م جسر ميكانيكي:

الوزن الصافي لمركبة الانتصاب (بما في ذلك 3 رجال): 33 طن

الوزن الصافي لمركبة النقل: 21 طن

أبعاد مركبة الانتصاب (الطول × العرض × الارتفاع): 13600 مم × 3200 مم × 3470 مم

أبعاد مركبة النقل (الطول × العرض × الارتفاع): 12000 مم × 3400 مم × 3500 مم

تحميل التصميم: تحميل مجنزرة 60t

بعجلات (الحمل على المحور) 13t

الأعلى.التحميل المتعقب: ≤ 15 كم / ساعة

الأعلى.تحميل بعجلات: ≤ 30 كم / ساعة

التصميم باستخدام طول العمر (التحميل عبر) 10000 مرة

طول الانتصاب: 17 م ، 25.5 م ، 34 م ، 42.5 م ، 51 م

عرض الانتصاب: 4 م

عمق التفاوض: ± 3 م

الانتصاب التدرج الطولي الأقصى: 10٪

أقصى تدرج عرضي للانتصاب: 5٪

وقت الانتصاب (جسر كامل) 90 دقيقة

وقت الاسترجاع (الجسر الكامل) 90 دقيقة

المشغل: 3 ~ 4 رجال (لا يشمل سائقي مركبات النقل)

درجة الحرارة المحيطة: -41 درجة مئوية ~ 50 درجة مئوية

الأعلى.السرعة: 80 كم / ساعة

دقيقة.تحول ضياء: 24 م

دقيقة.تطهير الأرض: 300 مم

الأعلى.عمق المعالجة: 700mm

الأعلى.قدرة الصعود: 60٪

الأعلى.الأميال المستمرة: 650 كم

الملامح الرئيسية لعمق مفاوضات الإنقاذ في حالات الطوارئ ± 3 م الجسر الميكانيكي:

1 أداء ممتاز عبر البلاد: شاسيه عبر البلاد (مركبة منتصبة 8 × 8 ، مركبة نقل 6 × 6)

2 فترة واحدة كبيرة: حد أقصى.فترة واحدة تصل إلى 51 م

3 وحدة تكوين أقل: مركبة انتصاب واحدة ، وست مركبات نقل

4 انتصاب سريع: 90 دقيقة (لتشييد جسر 51 م)

5 مستوى عالٍ من الميكنة ، كثافة يد عاملة منخفضة: استخدام عملية التحكم عن بعد

6 عدد أقل من المشغلين: 3-4 (لا يشمل السائقين)

عمق مفاوضات الإنقاذ في حالات الطوارئ ± 3 م يتم استخدام الجسر الميكانيكي لتركيب جسر مؤقت بسرعة 17-51 مترًا وعرض 4 مترًا لضمان جميع أنواع المركبات ذات الحمولة المتعقبة التي تصل إلى 60 طنًا أو حمولة المحور تصل إلى 13 طنًا لتجاوز العوائق بما في ذلك الأنهار والخنادق الجافة.
