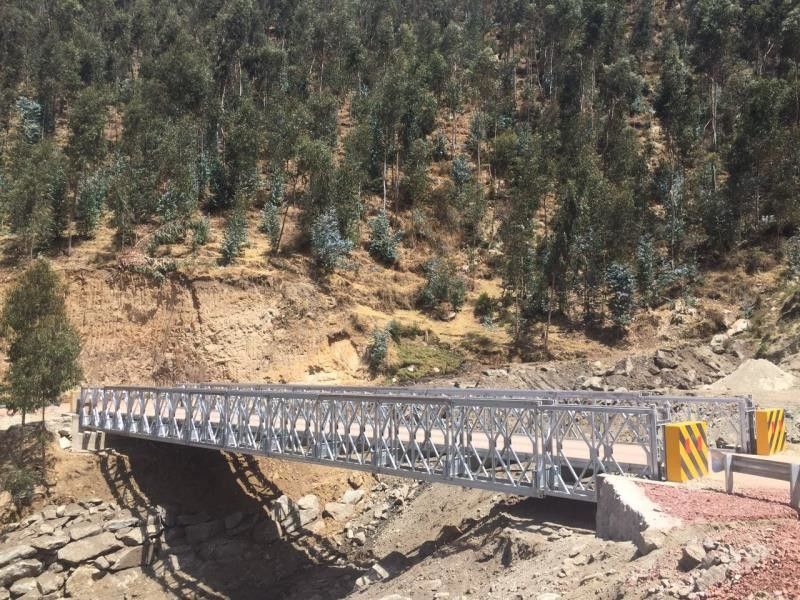

جسر فولاذي معياري للحمل HL-93 AASHTO
الوصف العام لجسر HARZONE CB200A
| الخصائص الرئيسية | |
| هيكل معياري | هياكل فولاذية معيارية قابلة للتبديل بالكامل بين مكونات نفس النوع. سهلة وسريعة التجميع والتفكيك. تسمح مكوناتها بسهولة النقل والتعامل اليدوي في الميدان أو للاستخدام الأدنى للمعدات الثقيلة والأدوات، باستخدام العمالة غير المتخصصة ودون تدريب عالي التأهيل. |
|
العوارض الطولية والعرضية |
العوارض الطولية التي تتكون من ألواح مسبقة الصنع متصلة بمسامير ومجمعة في صف واحد بجانب الآخر أو على مستوى أرضي مزدوج؛ وفقًا لتكوينات التصميم (انظر الجدولين رقم 1 ورقم 2). يتم ربط العوارض الطولية بالعوارض المتقاطعة، والتي يتم بناؤها في العوارض العرضية للجسر والتي تدعم طريقًا واحدًا أو مسارين، يتكون من ألواح فولاذية معيارية مسبقة الصنع، والتي يكون سطحها العلوي مغطى بمادة إيبوكسية وركام مضاد للانزلاق. |
| الفولاذ | الفولاذ المستخدم في تصنيع الهياكل المعدنية يتوافق مع الخصائص الميكانيكية للهياكل للحمل الزائد HL-93 لمواصفات AASHTO LRFD. العناصر الرئيسية (العوارض والألواح والحبال والأرضيات) عبارة عن ملفات تعريف مدلفنة على الساخن. العناصر الثانوية مدلفنة على البارد. |
| هيكل الدعم ونظام التوصيل | يتكون من عناصر الربط والمسامير والمسامير. |
| الحمل | HL-93 من مواصفات AASHTO LRFD |
| الانحراف | L/800 (الحد الأقصى) |
| دورة التحميل | 1,000,000 (الحد الأدنى) |
| اللحام | AASHTO/AWS D1.5M/D1.5 |
| الجلفنة للعناصر الرئيسية | ASTMA 123/A123M-24 |
|
الجلفنة للعناصر التوصيل |
ASTMA153/A153M-23 |
|
الجلفنة للعناصر الاتحاد |
ASTM B633-23 |
الهندسة العامة للهيكل المعدني للجسر
معياري HARZONE CB200A
|
جدول تكوين اللوحة (انظر الجدولين رقم 1 ورقم 2) |
|
| التكوين | الوصف |
| SS | بسيط بسيط، صف واحد من الألواح على كل جانب، يستخدم كجزء من تكوين أنف الإطلاق. |
| DS | مزدوج بسيط، صفان من الألواح على كل جانب، بدون حبال تقوية. |
| DSR2 | مزدوج بسيط مُعزز اثنان، صفان من الألواح على كل جانب، مع حبال تقوية علوية وسفلية في جميع الصفوف، باستثناء الوحدات الأولية والنهائية. |
| DDR1 | مزدوج مزدوج مُعزز واحد، صفان مزدوجان من الألواح على كل جانب، مع حبال تقوية علوية وسفلية في كلا الصفين الداخليين، باستثناء الوحدات الأولية والنهائية. |
| DDR2 |
مزدوج مزدوج مُعزز اثنان، صفان مزدوجان من الألواح على كل جانب مع حبال تقوية علوية وسفلية في جميع الصفوف، باستثناء الوحدات الأولية والنهائية. |
| DDR2H |
مزدوج مزدوج مُعزز اثنان ثقيل، صفان مزدوجان من الألواح على كل جانب مع حبال تقوية ثقيلة علوية وسفلية في جميع الصفوف، باستثناء الوحدات الأولية والنهائية. |
|
DDR2SH |
مزدوج مزدوج مُعزز اثنان عالي الانحناء، صفان مزدوجان من الألواح على كل جانب مع حبال تقوية ثقيلة عالية الانحناء علوية وسفلية في جميع الصفوف، باستثناء الوحدات الأولية والنهائية. |
| TSR2 | ثلاثي بسيط مُعزز اثنان، ثلاثة صفوف من الألواح على كل جانب، مع حبال تقوية علوية وسفلية في كلا الصفين الداخليين والخارجيين، باستثناء الوحدات الأولية والنهائية. |
| TSR3 | ثلاثي بسيط مُعزز ثلاثة، ثلاثة صفوف من الألواح على كل جانب، مع حبال تقوية علوية سفلية في جميع الصفوف، باستثناء الوحدات الأولية والنهائية. |
| TDR2 | ثلاثي مزدوج مُعزز اثنان، ثلاثة صفوف مزدوجة من الألواح على كل جانب، مع حبال تقوية علوية وسفلية في كلا الصفين الداخليين والخارجيين، باستثناء الوحدات الأولية والنهائية. |
| TDR3 |
ثلاثي مزدوج مُعزز ثلاثة، ثلاثة صفوف مزدوجة من الألواح على كل جانب، مع حبال تقوية علوية وسفلية في جميع الصفوف، باستثناء الوحدات الأولية. |
| TDR3H | ثلاثي مزدوج مُعزز ثلاثة ثقيل، ثلاثة صفوف مزدوجة من الألواح على كل جانب مع حبال تقوية ثقيلة في جميع الصفوف، باستثناء الوحدات الأولية والنهائية. |
| TDR3SH | ثلاثي مزدوج مُعزز ثلاثة ثقيل عالي الانحناء، ثلاثة صفوف مزدوجة من الألواح على كل جانب مع حبال تقوية ثقيلة عالية الانحناء في جميع الصفوف، باستثناء الوحدات الأولية والنهائية. |
اختبارات التحميل - جسر HARZONE CB200A
الحمل HL - 93, الانحراف L/800
توفر HARZONE جسورها مع الأخذ في الاعتبار اختبارات التحميل بناءً على طلب العميل، من أجل إثبات أن جسورها مصممة للحمل الزائد HL-93 لمواصفات AASHTO - LRFD والحد الأقصى للانحراف تحت الحمل الحي يقتصر على L/800.
تم تصميم الهياكل المعدنية HARZONE CB200A للحمل الزائد HL-93 لمواصفات AASHTO LRFD، لـ 1'000.00 دورة تحميل مرتبطة بنطاق الإجهاد (التعب) ولحد أقصى للانحراف تحت الحمل الحي يقتصر على L/800.
اختبار تحميل هياكلنا
يتم تقييم السلوك الهيكلي لجسر HARZONE CB200A في حالات التحميل الأكثر سلبية.
يتم قياس الأسهم والتشوهات الوحدوية بشكل منهجي، وفقًا لمواصفات AASHTO - LRFD.
يتم التحقق من أن جسور HARZONE مصممة لأقصى انحراف تحت الحمل الحي يقتصر على L/800.
